Umumiy koʻrinish

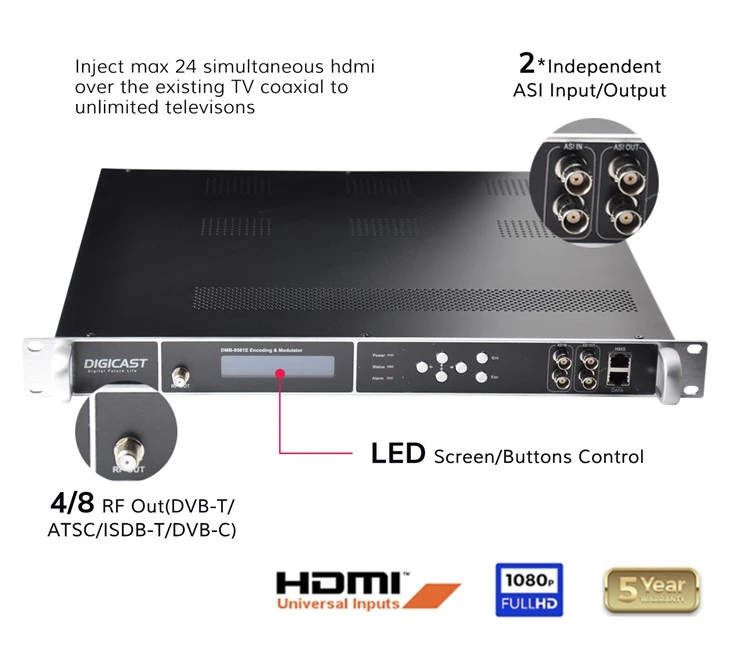

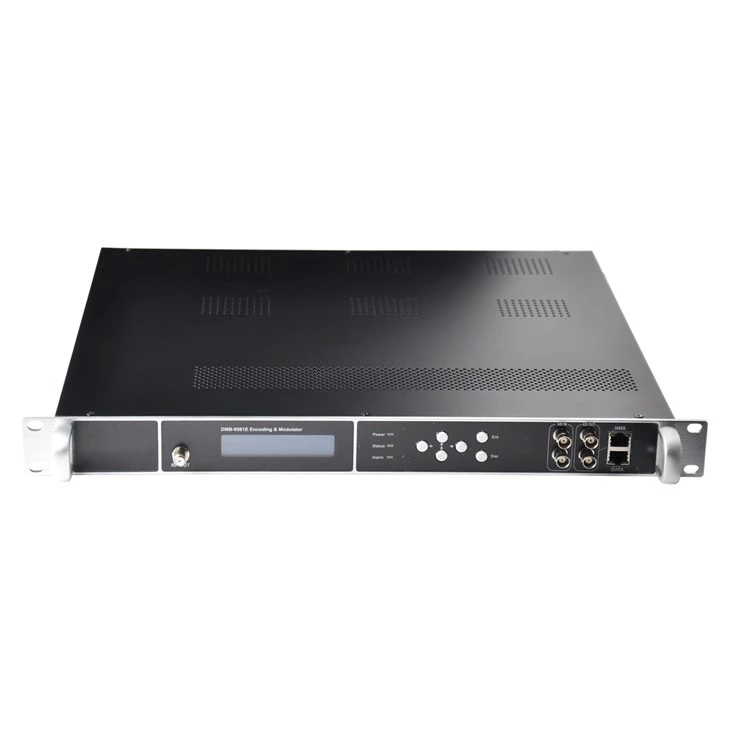

DMB-9581E kodlovchi/modulyator bu bitta shassisda MPEG‑4/AVC H.264 kodlash, multiplekslash va modulyatsiyani o‘z ichiga olgan birlashtirilgan 1U rafga o‘rnatish moslamasi. Qurilma 8/12/16/20/24 HDMI kirishlari, IP oqimlari va 2 ASI kirishlarini qayta ishlaydi va ularni 50–960 MGts diapazonda DVB‑C, DVB‑T, ISDB‑T yoki ATSC standartlariga mos RF chiqishlariga aylantiradi. Shuningdek, u Transport Stream chiqishlarini yetkazib berish uchun 2 ta ASI interfeysi va 1 ta IP portni o'z ichiga oladi.
Xususiyatlari:
Kodlovchi va modulyator va multiplekser HAMMA BIRDA ---nafaqat hdmi kirish, balki 128*MPTS/SPTS UDP/IP+2*ASI kiritish, RF chiqishi HDMI,IP,ASI har qanday manbadan, IP chiqishi 127*SPTS IP orqali (UDP/RTP), 1/8*MPTS, 2*ASI(mustaqil) chiqish, 4/8/16*RF bilan RF chiqishi Variant uchun DVB-T/ATSC-T/ISDB-T/Tb/DTMB yoki 16/32*RF DVB-C.
Turli xil signal manbalari bilan mos keladi ---Aralash HDMI+Tyuner(DVB-SS2/C/TT2/ISDB-T/ATSC) kirish, masalan, 16 HDMI+8*Tyunerlar (chastota)
Chastota nuqtalaridan moslashuvchan foydalanish--tarmoqli kengligi diapazoni 768 MGts, chastota nuqtalari tarmoqli kengligi diapazonida moslashuvchan ishlatilishi mumkin (16 * RF chiqqanda)
Koʻp-Operator versiyasi---4/8/16 DVB-T/C/ATSC/ISDB-T out yoki 32 QAM DVB-Cout varianti mos ravishda dasturlar kanallari soniga mos keladi.
Ilova
Har xil DTV/CATV eshittirish tizimlari
IP manbasini, HDMI dasturlari manbasini mavjud televizor koaksi orqali barcha televizorlarga tarqating
Barcha analog bosh qurilmalaringizni{0}}raqamli TV yechimiga yangilang
Korxona, mehmonxona, kampus, shifoxona, restoran, jamoat joyi va boshqalar
Simsiz televizion eshittirishda raqamli televidenie uzatgichi bilan ishlaydi
Arzon narxlardagi raqamli televidenie tarqatish
TSS
Minimal buyurtma miqdori (MOQ)
Turli xil mahsulot portfelini ishlab chiqarganimiz sababli, MOQ har bir mahsulot uchun farq qiladi. Bunga material mavjudligi, ishlab chiqarish qiymati, ishlab chiqarish jadvali, doimiy buyurtma holati va zaxiralar darajasi ta'sir qiladi. Ba'zi mahsulotlar bir birlik MOQ bilan mavjud, boshqalari esa 1000 birlikdan yuqori minimal talablarga ega bo'lishi mumkin. Aniq va yangilangan MOQ tafsilotlari uchun, iltimos, bizning savdo guruhimiz bilan maslahatlashing.
Zavod tafsilotlari
Bizning ishlab chiqarish korxonamiz sifatida ro'yxatdan o'tganHangzhou Dtvane Tech Co., Ltd., Xanchjou, Xitoy, Binjiang tumanidagi Binkang yo'lida joylashgan.
Headend nima?
Headend - televizor tarqatish tizimidagi markaziy qabul qilish va qayta ishlash birligi. U tashqi manbalardan (masalan, sun'iy yo'ldosh, yer usti yoki kabel kanallari) televizor signallarini to'playdi va ularni alohida xonalarda televizorlarga tarqatish uchun mos standartlashtirilgan formatga aylantiradi. An'anaviy sarlavha odatda antennalarni (sun'iy yo'ldosh/er usti) va etkazib berish uchun kiruvchi signallarni demodulyatsiya qiluvchi, dekodlaydigan va qayta modulyatsiya qiluvchi signalni qayta ishlash uskunasini o'z ichiga oladi.
Broadcast Headend va IPTV Headend
A efir sarlavhasia orqali televizor signallarini tarqatadikoaksial kabel tarmog'ibino ichida.
AnIPTV boshisifatida telekanallarni yetkazib beradimulticast IP oqimlaria dan ortiqmahalliy tarmoq (LAN).
Agar sizda allaqachon koaksiyal infratuzilma mavjud bo'lsa va IP-ga asoslangan tizimga yangilamaslikni afzal ko'rsangiz, translyatsiya boshi to'g'ri tanlovdir. Agar siz IP tarmog'ini o'rnatayotgan yoki kengaytirayotgan bo'lsangiz, IPTV bosh qismi tavsiya etiladi. Ba'zi ob'ektlar har xil kanal turlarini tarqatish uchun ikkala tizimdan ham ishlaydi, ammo iqtisodiy jihatdan samarali yondashuv mavjud infratuzilmangiz va talablaringiz asosida birini tanlashdir.
Telekanallar manbalari
Telekanallar odatda sun'iy yo'ldosh antennalari, er usti antennalari yoki kabel televideniesi operatori kanallaridan olinadi. Internet oqimlari, IP-ga asoslangan kameralar, kompyuterlar yoki boshqa tarmoqqa ulangan uskunalardan kanallarni bosh tizimga birlashtirish ham mumkin.
Issiq teglar: h.264 rf modulator qopqog'i, Xitoy h.264 rf modulator qopqog'i ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
Texnik spetsifikatsiyalar
Video xususiyatlari
Videoni siqish: MPEG-4 AVC/H.264
Video kirishlar: 1-versiya: opsiya uchun 4/8/12/16/20/24* HDMI
2-versiya: HDMI+Tyuner aralash kirish
Kirish ruxsati:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Chiqish ravshanligi(Maksimal 1080P@60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Bit-tezligi: 1 ~ 13Mbps, CBR/VBR
GOP tuzilishi: IPPPP (sozlash uchun P ramka, B ramkasiz)
Audio spetsifikatsiyalar
Kodlash: MPEG-1 Layer 2
Namuna olish tezligi: 48KHz
Ruxsat: 24-bit
Bit{0}}tezligi: 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Audio daromad: 0-255
Kirish va chiqishlar
ASI Kirish/chiqish
Kanal: 2 * ASI (Mustaqil) kirish va 2 * ASI chiqishi
Interfeys: BNC, 75 ohm
Signal darajasi 200-800mVp-p
Paket uzunligi: 188 bayt
Maksimal bit{0}}tezligi: har bir port uchun 100 Mbit/s dan kam yoki unga teng
Paket rejimi: bayt rejimi
IP kirish va chiqish
RJ45 porti, 100/1000M GigE porti
127*SPTS + 1*MPTS (4*RF chiqishi)/8*MPTS (8*RF / 16*RF DVB-C chiqishi) bilan bir vaqtda chiqish
RTP, UDP unicast va multicast oqim orqali TS
Sozlanishi mumkin bo'lgan paket hajmi (2-7) x188 Bayt
Null paketni filtrlash
Umumiy bit tezligi: 1-200 Mbit / s (kodlash bit tezligidan ko'proq bo'lishi kerak)
Modulyatsiya (4/8/16*RF DVB-T/ATSC/ISDB-T yoki 16/32 DVB-V variant uchun C chiqish)
Ulagich: 1 port, F{1}}Turi, 75ũ
Chiqishning qaytarilishini yo'qotish: 14 dB
MER 40dB dan katta yoki unga teng
RF chiqish darajasi: -20 ~ 0dbm, 0,1db qadam
RF kanallarining raqamlari: 4/8/16
Modulyatsiya rejimi: DVB-C, DVB-T, ATSC, ISDB-T, DTMB varianti
DVB-T modulyatsiyasi
Kanal: DVB{0}}T qo'shni chastotalar
Modulyatsiya standarti: EN300744
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
Modulyatsiya standarti: EN300744
Tarmoqli kengligi: 6M, 7M, 8M
FFT rejimi: 2K, 8K
Yulduz turkumi: QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bit tezligi < 31 Mbit/s
ATSC-T modulyatsiyasi
Kanal: 8VSB qo'shni chastotalar
Yulduz turkumi: 8VSB
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
Yulduz turkumi: 8VSB
TS bit tezligi<19 Mbit/s
MER 40 dB dan katta yoki unga teng
DVB-C modulyatsiyasi (16 yoki 32 DVB-C chiqish varianti)
16* DVB-C chiqish modulyatsiyasi
Kanal: 16*DVB-C qo'shni chastotali RF chiqishi
Chastota diapazoni: 50 ~ 960MHz, 1KHz bir qadam
O'tkazish chastotasi va oxirgi chastotasi o'rtasida 192 MGts tarmoqli kengligi diapazoni, 192 MGts tarmoqli kengligi oralig'ida 16 chastotani o'rnating
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
Burj (QAM): 16,32,64,128, 256
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C Chiqish modulyatsiyasi
Kanal: 32*DVB-C bo'lmagan-qo'shni chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
tarmoqli kengligi diapazoni 768 MGts, chastota nuqtalari tarmoqli kengligi oralig'ida moslashuvchan ishlatilishi mumkin
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T modulyatsiyasi
Kanal: ISDB-T chastotasi
ISDB-T RF chiqishi faqat 1*ASI kirishida,
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
ISDB-T standart ARIB STD-B31
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Uzatish rejimi: 2K, 4K, 8K (4*ISDB-T chiqqanda, Rejim faqat 2*Kni qoʻllab-quvvatlaydi, 8/16*ISDB-T chiqqanda, 2K,4K,8K opsiyasini qoʻllab-quvvatlaydi)
Kod tezligi: 1/2, 3/4, 5/6, 7/8
Tarmoqli kengligi: 6 MHz
TS bit tezligi＜21 Mbit/s
MER 40 dB dan katta yoki unga teng
DTMB standarti GB20600-2006
Yulduz turkumi: 4QAM, 16QAM, 32QAM, 64QAM
Kod tezligi: 0,4, 0,6, 0,8
Qo'riqlash oralig'i: 420, 595, 945 ION
Tizim boshqaruvi
Ulagich: 1*RJ-45, 10/100 Base-T interfeysi.
Ethernet interfeysi orqali old panel va veb-brauzer
Jismoniy va quvvat
Kuchlanish: 100 dan 120/200 dan 240 V gacha AC ±10%; 50/60Hz
Iste'mol: 60 Vt
Ishlash harorati: 0 ~ 45 daraja
Saqlash harorati: -20 ~ 80 daraja
Nisbiy namlik: 10% ~ 90% (-kondensatsiyalanmagan)
Olchamlari: 482mm(W) × 380(D)mm × 45mm(H)(19inch, 1RU)
Og'irligi: 9,6 kg
