Umumiy koʻrinish

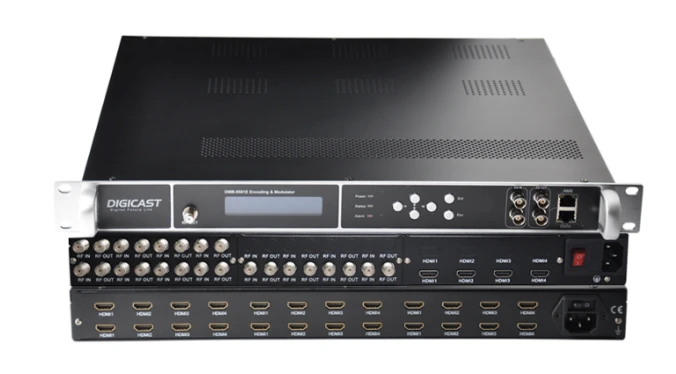

DMB-9581E kodlovchi/modulyator bu H.264 video kodlash, multiplekslash va RF modulyatsiyasini bitta shassisda birlashtirgan 1U stendga oʻrnatilgan oʻrnatilgan blokdir. U konfiguratsiya qilinadigan HDMI kirishlarini (8, 12, 16, 20 yoki 24 kanal), IP oqimlari va 2 ASI kirishlari bilan qabul qiladi va ularni 50–69 MGts chastota diapazonida ishlaydigan DVB‑C, DVB‑T, ISDB‑T yoki ATSC standartlariga mos RF chiqishlariga aylantiradi. Qurilma transport oqimlarini chiqarish uchun 2 ta ASI porti va 1 ta IP portini ham ta'minlaydi.
Xususiyatlari:
Hammasi--bir integratsiyalashgan kodlovchi, modulyator va multiplekserda – HDMI kirishlariga qoʻshimcha ravishda qurilma UDP/IP va 2× ASI kirishlari orqali 128× MPTS/SPTS oqimlarini qoʻllab-quvvatlaydi. RF chiqishi har qanday manbadan yaratilishi mumkin: HDMI, IP yoki ASI. Qurilma, shuningdek, IP orqali 127 × SPTS (UDP/RTP), 1–8 × MPTS va 2 × mustaqil ASI chiqishlarini ham taqdim etadi. RF chiqishi DVB‑T/ATSC‑T/ISDB‑T/Tb/DTMB uchun 4/8/16× RF tashuvchilari yoki DVB‑C uchun 16/32× RF tashuvchilar sifatida sozlanishi mumkin. (Eslatma: ISDB‑T RF chiqishi 1× ASI kiritish bilan cheklangan va faqat 2K rejimini qo‘llab-quvvatlaydi; 4K va 8K qo'llab-quvvatlanmaydi.)
Signal manbalarining keng mosligi – HDMI + Tyuner (DVB‑S2/C/T2/ISDB‑T/ATSC) kabi gibrid kiritish konfiguratsiyalarini qo‘llab-quvvatlaydi, masalan, 16× HDMI + 8× dasturlashtiriladigan-chastotali tyunerlar.
Moslashuvchan chastotalarni taqsimlash – 768 MGts foydalanish mumkin bo'lgan tarmoqli kengligini taklif qiladi, bu diapazondagi chastota nuqtalarini dinamik ravishda belgilashga imkon beradi (16 × RF chiqishi uchun sozlanganda).
Ko‘p tashuvchili konfiguratsiya parametrlari – DVB‑T/C/ATSC/ISDB‑T uchun 4/8/16 tashuvchilarni yoki DVB‑C uchun 32× QAM tashuvchilarni qo‘llab-quvvatlovchi versiyalarda mavjud bo‘lib, ular kerakli dastur kanallari soniga ko‘ra tanlangan.
Ilova
Ko'p tomonlama raqamli televidenie va CATV eshittirish platformalari – Mavjud koaksiyal kabel infratuzilmasi orqali barcha televizorlarga IP-asosli va HDMI dastur manbalarini yetkazib bering. Analog boshli tizimlaringizni kompleks raqamli televidenie yechimiga muammosiz yangilang. Korporativ ofislar, mehmonxonalar, o'quv kampuslari, sog'liqni saqlash muassasalari, restoranlar va boshqa jamoat joylarini o'z ichiga olgan keng doiradagi muhit uchun javob beradi. Simsiz eshittirish ilovalari uchun raqamli televidenie transmitterlari bilan mos keladi. Raqamli televizion signallarni tarqatish uchun tejamkor yechim.
TSS
DMB-9581E kodlovchi/modulyator bu standart 1U rafga oʻrnatiladigan shassisda joylashgan integratsiyalashgan kodlash, multiplekslash va modulyatsiya birligi. U IP oqimlari va 2 ASI kirishlari bilan birga 8/12/16/20/24 HDMI kirishlarini qo‘llab-quvvatlaydi, ularni DVB‑C, DVB‑T, ISDB‑T yoki ATSC standartlariga mos 50‑960 MGts chastota diapazoni bilan RF chiqishlariga aylantiradi. Qurilma, shuningdek, Transport Stream (TS) chiqishi uchun 2 ta ASI porti va 1 ta IP porti bilan jihozlangan.
Asosiy xususiyatlar
Hammasi birda integratsiya:H.264 kodlash, dastur oqimi multipleksatsiyasi va RF modulyatsiyasini bitta korpusda birlashtiradi.
Ko'p manbali kiritish:HDMI, IP (tarmoq oqimlari) va ASI manbalaridan aralash signallarni qabul qiladi.
Ko'p standartli RF chiqishi: DVB‑C (kabel), DVB‑T (er usti), ISDB‑T yoki ATSC eshittirish standartlari uchun sozlanishi.
Asosiy tarmoqli TS chiqishi:TS chiqishi uchun ham ASI, ham IP portlarini taqdim etadi, bu signalni yozib olish, kuzatish yoki qayta taqsimlashni ta'minlaydi.
Oddiy ilovalar
Mehmonxonalar, shifoxonalar, kampuslar, savdo markazlari va boshqalar uchun televizor bosh tizimlari.
Kabel televideniesi (CATV) yoki raqamli yer usti televizorlari (DTT) boshlari.
Teleradiokompaniyalar va operatorlar uchun kodlash va modulyatsiya platformalari.
Mavjud kabel televideniesi tarmoqlariga mahalliy kontentni (masalan, reklama videolari, kuzatuv tasmasi) kiritish.
Texnik afzalliklari
Yuqori zichlikdagi integratsiya raf maydonini tejaydi.
Yuqori sig'imli kirishni qo'llab-quvvatlash (24 tagacha HDMI kanali).
Keng chastotali chiqish diapazoni (50‑960 MGts), turli milliy chastota rejalariga moslashtiriladi.
IP-tarmoqlari yoki eski ASI tizimlari bilan oson interfeys uchun IP/ASI asosiy tarmoqli chiqishlari.
Ushbu qurilma signalni yig'ish, kodlash, multiplekslash va modulyatsiya qilish uchun raqamli televidenie bosh tizimlarida asosiy integratsiyalashgan yechim bo'lib xizmat qiladi.
