Umumiy koʻrinish

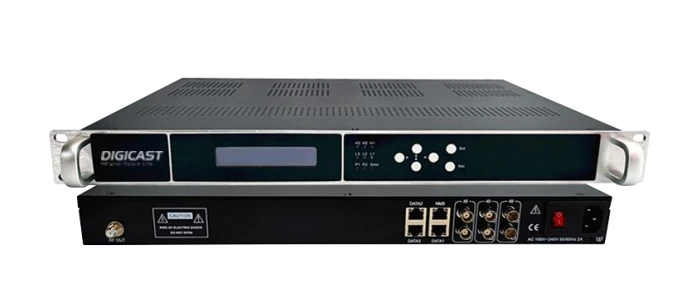

DMB{1}}5100E seriyali IP-to-RF modulatori IP magistrallari yoki CDN infratuzilmalaridan media kontentini qabul qilish va dasturlarni ISDB-T translyatsiyasi uchun raqamli RF signallariga aylantirish uchun qurilgan. Bularning barchasi-bitta-ixcham qurilma uchta Gigabit Ethernet portlari orqali UDP/RTP IP transport oqimlarini to‘playdi, har bir port 128 ta SPTS yoki MPTS IP oqimlarini qo‘llab-quvvatlaydi. Shuningdek, u oltita ASI kirish kanalini qo'llab-quvvatlaydi. Keyin qurilma kirish IP va ASI signallarini 8, 16 yoki 24 ta qoʻshni boʻlmagan-ISDB-T RF tashuvchilarga modulyatsiya qiladi, bu esa Yaponiya, Chili, Braziliya, Peru, Boliviya va Janubiy Amerikadagi Argentina bozorlari uchun juda mos keladi.
Xususiyatlari:
Ushbu qurilma kuchli modulyatsiya qobiliyatiga ega va IP kiritish uchun uchta Gigabit Ethernet ma'lumot portlari bilan birga keladi. Har bir port UDP, RTP, unicast va multicast protokollarini qo'llab-quvvatlaydigan SPTS yoki MPTS formatidagi 128 tagacha IP oqimlarini boshqarishi mumkin.
Ko'p tashuvchili RF chiqishi bilan u yuzlab IP oqimlarini qabul qilishi va 8, 16 yoki 24 tagacha ISDB‑T RF kanallarini yaratishi mumkin. Bu koaksiyal kabellar yoki yer usti eshittirish tizimlari orqali yuzlab standart va yuqori aniqlikdagi dasturlarni tarqatish imkonini beradi.
U 8, 16 yoki 24 ta qoʻshni boʻlmagan chastotali chiqishlarni taʼminlash orqali spektr resurslaridan samarali foydalanadi. Chastota diapazoni 96 dan 864 MGts gacha bo'lgan umumiy tarmoqli kengligi 768 MGts bo'lib, mavjud diapazonda moslashuvchan chastotalarni belgilash imkonini beradi.
Issiq teglar: rtmp to isdb-t modulator, Xitoy rtmp to isdb-t modulator ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Texnik xususiyatlari
IP oqimini kiritish
128 * IP oqimli kirish SPTS/MPTS UDP/RTP har bir portni qo'llab-quvvatlash, jami 3 * Gigabit port (DATA1/DATA2/DATA3)
Ethernet porti UDP / RTP unicast va multicast orqali TS transport protokoli, IGMP V2/V3
Har bir kirish uchun maksimal uzatish tezligi 800 Mbit / s
ASI Stream Input
Qo'llab-quvvatlash: 6 * ASI kirish
Ulagich: BNC ayol, 75 Ō
Signal darajasi: 200-800mVp-p
Paket uzunligi: 188 bayt
Maksimal bit{0}}tezligi: har bir port uchun 100 Mbit/s dan kam yoki unga teng
RF chiqish modulyatsiyasi
ISDB-T modulyatsiyasi
ISDB-T RF chiqishi: 16*ISDB-T boʻlmagan-qoʻshni chastotali RF chiqishi,
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
ISDB-T standart ARIB STD-B31
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K
Kod tezligi: 1/2, 3/4, 5/6, 7/8
Tarmoqli kengligi: 6 MHz
TS bit tezligi＜21 Mbit/s
MER 40 dB dan katta yoki unga teng
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
IP oqim chiqishi
Qo'llab-quvvatlash: DATA 1Portdan 8*IP (MPTS/SPTS) UDP/RTP chiqishi
Multiplekslash
PID remapping (qo'lda yoki avtomatik) bilan har bir kanal uchun 180 tagacha PIDni qo'llab-quvvatlaydi
PCRni aniq sozlash
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT qo'shish qobiliyatiga ega
Nazorat va monitoring
Konfiguratsiya interfeysi: Veb-asoslangan
Masofaviy: tarmoq orqali yangilang
Ulagich: RJ45,100M/1000M Ethernet interfeysi
Jismoniy va quvvat
110~220V kuchlanish
Iste'mol: 18 ~ 20 Vt
Ishlash harorati: 0 ~ 50 daraja
Olchamlari: 483mm(W)*360mm(D)*44.5mm(H)
Og'irligi: 7KG / dona
