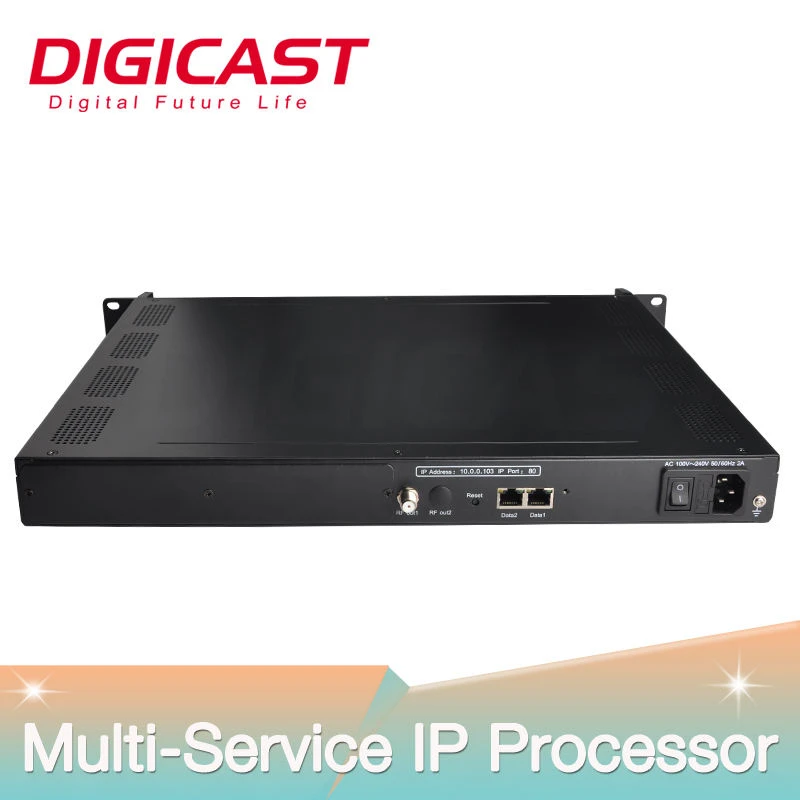

Umumiy koʻrinish
Xususiyatlari:
Maksimal . 3 modullar 1U shassisida almashtirilishi mumkin, ixcham oʻlcham, oson oʻrnatish.
DVB umumiy shifrlash tizimini (ETR289), ETSI 101 197 va ETSI 103 197 simulcrypt standartlarini qo'llab-quvvatlash
Yo'q qilish uchun tarmoq jitterini qo'llab-quvvatlang.
Ikkita quvvat manbai (biri zaxira uchun)
Har bir IP-manzil uchun maksimal 108Mbps, IP-port uchun maksimal 840Mbps.
PSI/SI tahrirlash va kiritishni qo'llab-quvvatlang.
Har xil chastotali chiqish (DVB-C modulyatsiya moduli uchun maksimal. 32*QAM, DVB-T modulyatsiya moduli uchun maksimal 4*COFDM, ATSC-T modulyatsiya moduli uchun maksimal. 8VSB*8)
Zo'r RF chiqish indeksi, MER 40dB dan katta yoki unga teng
PCRni aniq sozlashni qo'llab-quvvatlang.
NMS boshqaruvini qo'llab-quvvatlash.
Issiq teglar: 16 kanalli ip qam modulatori, Xitoyning 16 kanalli ip qam modulatori ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
Texnik xususiyatlari
IP oqimini kiritish
128 * IP oqimli kirish SPTS/MPTS UDP/RTP har bir portni qo'llab-quvvatlash, jami 3 * Gigabit port (DATA1/DATA2/DATA3)
Ethernet porti UDP / RTP unicast va multicast orqali TS transport protokoli, IGMP V2/V3
Har bir kirish uchun maksimal uzatish tezligi 800 Mbit / s
ASI Stream Input
Qo'llab-quvvatlash: 6 * ASI kirish
Ulagich: BNC ayol, 75 Ō
Signal darajasi: 200-800mVp-p
Paket uzunligi: 188 bayt
Maksimal bit{0}}tezligi: har bir port uchun 100 Mbit/s dan kam yoki unga teng
RF chiqish modulyatsiyasi
ISDB-T modulyatsiyasi
ISDB-T RF chiqishi: 16*ISDB-T boʻlmagan-qoʻshni chastotali RF chiqishi,
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
ISDB-T standart ARIB STD-B31
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K
Kod tezligi: 1/2, 3/4, 5/6, 7/8
Tarmoqli kengligi: 6 MHz
TS bit tezligi＜21 Mbit/s
MER 40 dB dan katta yoki unga teng
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-T modulyatsiyasi
Kanal: 16*DVB-T bo'lmagan-qo'shni chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
Modulyatsiya standarti: EN300744
Tarmoqli kengligi: 6M, 7M, 8M
FFT rejimi: 2K, 8K
Yulduz turkumi: QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bit tezligi＜ 31 Mbit/s
MER 40 dB dan katta yoki unga teng
jami chiqish darajasini sozlash: 0,1 dB qadam bilan -35 ~ -5 dBm
ATSC-T modulyatsiyasi
Kanal: 16*ATSC-T bo'lmagan-qo'shni chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
Yulduz turkumi: 8VSB
TS bit tezligi＜19 Mbit/s
MER 40 dB dan katta yoki unga teng
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
IP oqim chiqishi
Qo'llab-quvvatlash: DATA 1Portdan 8*IP (MPTS/SPTS) UDP/RTP chiqishi
Multiplekslash
PID remapping (qo'lda yoki avtomatik) bilan har bir kanal uchun 180 tagacha PIDni qo'llab-quvvatlaydi
PCRni aniq sozlash
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT qo'shish qobiliyatiga ega
Nazorat va monitoring
Konfiguratsiya interfeysi: Veb-asoslangan
Masofaviy: tarmoq orqali yangilang
Ulagich: RJ45,100M/1000M Ethernet interfeysi
Jismoniy va quvvat
110~220V kuchlanish
Iste'mol: 18 ~ 20 Vt
Ishlash harorati: 0 ~ 50 daraja
Olchamlari: 483mm(W)*360mm(D)*44.5mm(H)
Og'irligi: 7KG / dona
