Umumiy koʻrinish

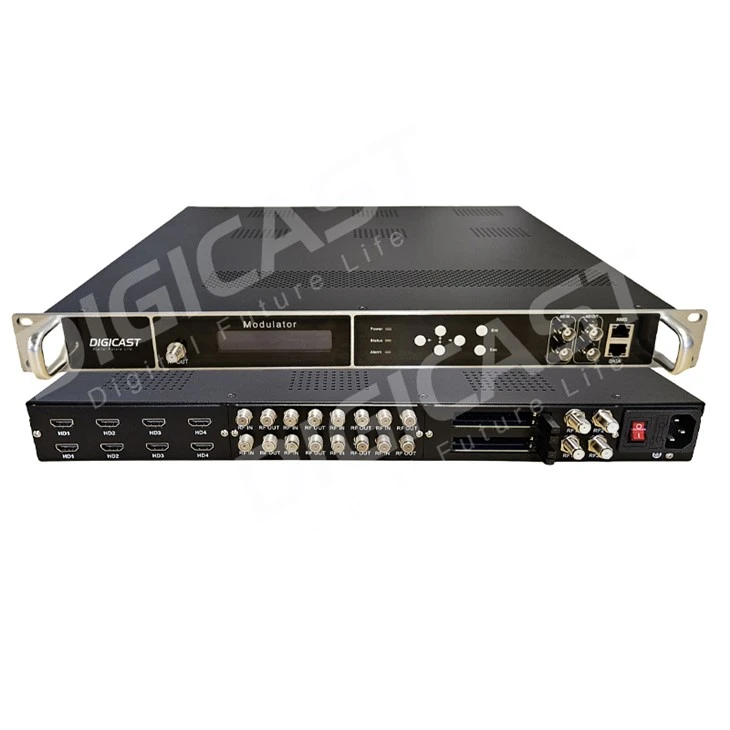

DMB-24E-CI maksimal 12-tyunerdan RF eshittirish transmodulyatoriga (CI slotlari bilan)
Asosiy xususiyatlar
Kirish qobiliyati:RF signallarini qabul qilish uchun 4, 8 yoki 12 ta mustaqil DVB‑S/S2 tyunerlari bilan jihozlangan.
Shartli kirish:CAM/CAS kartalari yordamida shifrlangan kanallarni shifrlash uchun 12 ta CI slotlarini o'z ichiga oladi.
Ikki yoʻlli chiqish:Har bir RF kirish kanali bir vaqtning o'zida quyidagicha chiqishi mumkin:
ASI transport oqimikoaksiyal kabel orqali keyingi uzatish uchun.
IP chiqishiUDP formatida, SPTS va MPTS oqimlarini qo'llab-quvvatlaydi.
RF chiqish imkoniyatlari:4, 8 yoki 16 chastotali tashuvchilar uchun sozlanishi.
Tizimga umumiy nuqtai
Ushbu yangi avlod qurilmasi ham bepul havoga (FTA) ham, shifrlangan RF dasturlarini ham muqobil RF standartlariga (masalan, DVB‑T, ISDB‑T, ATSC) va IP-ga asoslangan transport oqimlariga aylantiradi. U barcha dastur manbalarini mahalliy RF infratuzilmangizga uzluksiz taqsimlash imkonini beruvchi qulay ishlash uchun veb-ga asoslangan boshqaruv interfeysiga ega.
Oddiy ilovalar
Shartli kirish qoʻllab-quvvatlashi bilan integratsiyalashgan koʻp formatli signal konvertatsiyasini talab qiluvchi eshittirish boshlari, kabel operatorlari, mehmonxonalar, kampuslar va muassasalar uchun ideal.
Xususiyatlari:
Juda ixcham Yuqori-Integratsiya--4/8/12 kanalli DVB-S/S2/S2X kirishlari, FTA va shifrlangan dasturlarga mos keladi Diskramlash uchun CI slotlari bilan o‘rnatilgan. U o‘rnatilgan 12 DVB-S/S2 uyali aloqa moslamalari bilan ko‘p kanallarni demodulyatsiya qilishi va demontaj qilishi mumkin.
Integratsiyalashgan demodulyatsiya va multiplekslash -Nafaqat transmodulyator, balki IP ASI multipleksor ham
Har xil signal manbalari aralash kirish --- FTA tyunerlari, shifrlangan tyunerlar, HDMI turli modullari aralash kirish, maksimal 6 modul, 4 * FTA tuner bir modul
4 * HDMI bitta modul
2*Tyunerlar+CI Slotlari bitta modul
Professional Broadcasting ilovasi-Kuchli PS/SI regeneratsiyasi,{0}}xizmat darajasidagi multiplekslash va PID filtrlash
Veb UI orqali boshqariladi--Foydalanuvchilar uchun qulay grafik interfeys-veb-asoslangan holda boshqaruv va dasturiy ta'minotni yangilash
Issiq teglar: modulyator koaksial atsc, Xitoy modulator koaksiyel atsc ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
Texnik xususiyatlari
FTA tyunerlari kiritish
DVB-T/T2 tyuner
Chastota diapazoni: 30-1000 MGts
Tarmoqli kengligi: 6MHz, 7MHz, 8MHz
Darajasi: -87 ~ -20dBm
Constellation: QPSK, 16QAM, 64QAM, 256QAM (Faqat DVB-T2)
FEC demodulyatsiyasi: DVB{0}}T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Qo‘riqlash oralig‘i: DVB{0}}T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb tyuner
Kirish chastotasi diapazoni: 30 ~ 900MHz
Tarmoqli kengligi: 6 MGts
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Interval: 0, 4, 8, 16
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K (FFT)
FEC (kod tezligi): 1/2, 2/3, 3/4, 5/6, 7/8
Modulyatsiya RF chiqish opsiyasi
Modulyatsiya (opsiya uchun 4/8*RF DVB-T/ASTC/ISDB-T yoki 16/32 DVB-C)
Ulagich: 1 port, F{1}}Turi, 75ũ
Chiqishning qaytarilishini yo'qotish: 14 dB
MER 40dB dan katta yoki unga teng
RF chiqish darajasi: -20 ~ 0dbm, 0,1db qadam
RF kanallari soni: 4/8
Modulyatsiya rejimi: DVB-C, DVB-T, ATSC, ISDB-T, DTMB varianti
DVB-T modulyatsiyasi
Kanal: DVB{0}}T qo'shni chastotalar
Modulyatsiya standarti: EN300744
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
Modulyatsiya standarti: EN300744
Tarmoqli kengligi: 6M, 7M, 8M
FFT rejimi: 2K, 8K
Yulduz turkumi: QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bit tezligi＜31 Mbit/s
DVB-C modulyatsiyasi (16 yoki 32 DVB-C chiqish varianti)
16* DVB-C chiqish modulyatsiyasi
Kanal: 16*DVB-C qo'shni chastotali RF chiqishi
Chastota diapazoni: 50 ~ 960 MHz, 1 KHz bir qadam
O'tkazish chastotasi va tugatish chastotasi o'rtasida 192 MGts tarmoqli kengligi diapazoni, 192 MGts tarmoqli kengligi oralig'ida 16 chastotani o'rnating
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
Burj (QAM): 16,32,64,128, 256
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C chiqish modulyatsiyasi
Kanal: 32*DVB-C bo'lmagan-qo'shni chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
tarmoqli kengligi diapazoni 768 MGts, chastota nuqtalari tarmoqli kengligi oralig'ida moslashuvchan ishlatilishi mumkin
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T modulyatsiyasi
Kanal: ISDB-T chastotasi
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
ISDB-T standart ARIB STD-B31
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K
Kod tezligi: 1/2, 3/4, 5/6, 7/8
Tarmoqli kengligi: 6 MGts
TS bit tezligi＜21 Mbit/s
MER 40 dB dan katta yoki unga teng
Multiplekslash
Har bir kanal uchun maksimal PID remapping 180 ta kirish
PID xaritasini avtomatik yoki qo'lda qayta ko'rib chiqish
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert
PCRni aniq sozlash
Maksimal raqamlar: RF uchun 4 yoki 8 mux va 1 * MPTS uchun 1 Mux
ASI I/U
DVB-ASI: 2 * ASI kirish va 2 * ASI chiqishi, biri zaxira uchun, 75ũ, BNC, 188 bayt
MPEG-2: DVB-ASI orqali TS (EN 50083-9)
ASI Tanlash mumkin: bitta MPTS oynasi
IP I/U oqimining chiqishi
IP kirish/chiqish
RJ45 porti: 100/1000M GbE porti, kirish va chiqish uchun 1*DATA porti
IP chiqishi: 1 * MPTS va 127 * SPTS UDP/RTP IP chiqishi (4 * RF chiqishi)
8 * RF chiqqanda 8 * MPTS & 512 * SPTS
IP kirish: 128*MPTS/SPTS UDP/IP
IP orqali UDP, unicast va multicast TS orqali TS
Tizim
Konfiguratsiya interfeysi: veb-asoslangan
Masofaviy yangilash: tarmoq orqali
Ulagich: RJ45, 10/100M Ethernet interfeysi
