DIGICAST DMB-24E Transmodulator - bu yuqori zichlikdagi demodulyatsiya va modulyatsiya.

16 RF ga aylantirish uchun 24 ta FTA tyuner kirishiga ega bo'lgan bitta raqamli eshittirish bosh uskunasi

multiplekslash (yoki 32*DVB-C) bilan tashuvchi chiqishi. Shuningdek, u 128*MPTS/SPTS UDP/IP-ni qo'llab-quvvatlaydi

kirishlar va 8*MPTS & 512*SPTS UDP/RTP IP chiqishi DATA porti va TS kirishi orqali

2 ASI porti orqali qayta-mux.

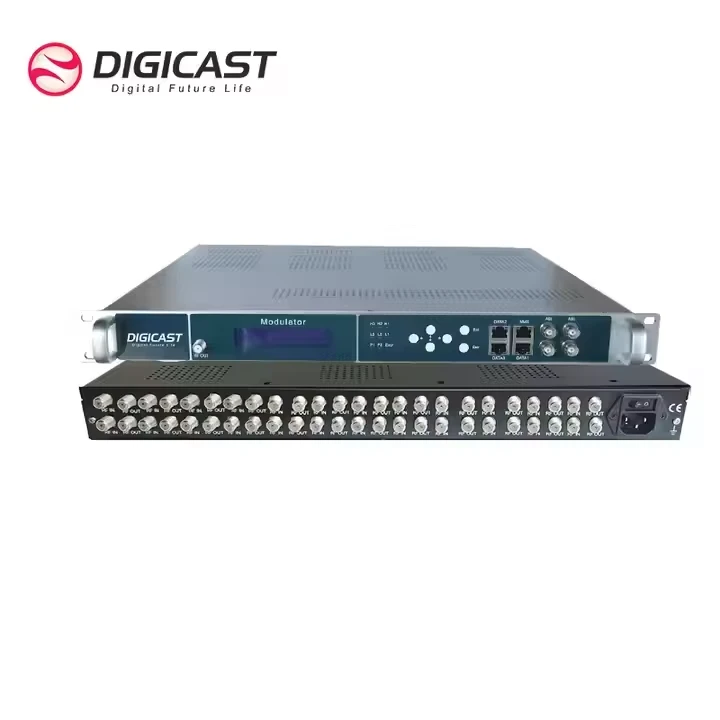

DMB-24E IP to RF 24tuner

Xususiyatlari:

Kirish versiyasi:

1: 24 tagacha FTA tyuner kiritish

2: 2*Tyunerlar+HDMI kirishlari -- Masalan: 8 DVBS/S2+8*DVB-T/T2+8*HDMI

3: 1*Tyuner turi+ HDMI kirish: 12 DVBS/S2+8*HDMI

Qaysi turdagi kirishdan qat'i nazar, maksimal 24 ta kanal kiritiladi, pls sizga mos ravishda savdo bilan maslahatlashing

ilova.

LCD displey va veb boshqaruvi orqali ishlash: LCD rangli old panelni o'qish oson

kanallaringizni sozlash va kuzatish, proshivkani tekshirish va IP manzillarni aniqlashni osonlashtiradi

kompyutersiz.

Tashqi TS multiplekslash uchun ikkita alohida ASI kirish

PCR to'g'ri va PCR oralig'ini sozlashni qo'llab-quvvatlang

Yuqori yelkalar va mukammal modulyatsiya sifati MER

Kam quvvat sarfi va yuqori ishonchlilik bilan

MTBF (muvaffaqiyatsizlik orasidagi o'rtacha vaqt) 50000 soatdan katta yoki unga teng

Veb orqali tizim boshqaruvidan-oson foydalanish-

Juda ixcham, yuqori-integratsiya

LCN-ni qo'llab-quvvatlash (mantiqiy kanal raqami

Ilova

Har xil DTV eshittirish tizimlari	Savdo markazi haqida ma'lumot va korporativ TV
Uydagi oʻyin-kulgi	Sanoat monitoringi va HD nazorati
Kampus TV va Jonli Sport	Kvartira, shaxsiy uy
Ommaviy eshittirish	Restoran, yaxta, klub va kurort
Mehmonxona va shifoxona televideniesi	Magistral va temir yo'l mobil qurilmasi
Muzey, teatr va kino, gimnaziya	Aeroport, temir yo'l stantsiyasi
HDTV tarqatish	Kvadratdagi reklama va boshqalar

Issiq teglar: raqamli rf modulatori, Xitoy raqamli rf modulatori ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Texnik xususiyatlari

IP oqimini kiritish

128 * IP oqimli kirish SPTS/MPTS UDP/RTP har bir portni qo'llab-quvvatlash, jami 3 * Gigabit port (DATA1/DATA2/DATA3)

Ethernet porti UDP / RTP unicast va multicast orqali TS transport protokoli, IGMP V2/V3

Har bir kirish uchun maksimal uzatish tezligi 800 Mbit / s

ASI Stream Input

Qo'llab-quvvatlash: 6 * ASI kirish

Ulagich: BNC ayol, 75 Ō

Signal darajasi: 200-800mVp-p

Paket uzunligi: 188 bayt

Maksimal bit{0}}tezligi: har bir port uchun 100 Mbit/s dan kam yoki unga teng

RF chiqish modulyatsiyasi

ISDB-T modulyatsiyasi

ISDB-T RF chiqishi: 16*ISDB-T boʻlmagan-qoʻshni chastotali RF chiqishi,

Chastota diapazoni: 96~864MHz, 1KHz bir qadam

ISDB-T standart ARIB STD-B31

Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM

Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4

Etkazish rejimi: 2K, 4K, 8K

Kod tezligi: 1/2, 3/4, 5/6, 7/8

Tarmoqli kengligi: 6MHz

TS bit tezligi＜21 Mbit/s

MER 40 dB dan katta yoki unga teng

umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan

DVB-T modulyatsiyasi

Kanal: 16*DVB-T bo'lmagan-qo'shni chastotali RF chiqishi

Chastota diapazoni: 96~864MHz, 1KHz bir qadam

Modulyatsiya standarti: EN300744

Tarmoqli kengligi: 6M, 7M, 8M

FFT rejimi: 2K, 8K

Yulduz turkumi: QPSK, 16QAM, 64QAM

Qo'riqlash oralig'i 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS bit tezligi＜ 31 Mbit/s

MER 40 dB dan katta yoki unga teng

jami chiqish darajasini sozlash: 0,1 dB qadam bilan -35 ~ -5 dBm

ATSC-T modulyatsiyasi

Kanal: 16*ATSC-T bo'lmagan-qo'shni chastotali RF chiqishi

Chastota diapazoni: 96~864MHz, 1KHz bir qadam

Yulduz turkumi: 8VSB

TS bit tezligi＜19 Mbit/s

MER 40 dB dan katta yoki unga teng

umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan

IP oqim chiqishi

Qo'llab-quvvatlash: DATA 1Portdan 8*IP (MPTS/SPTS) UDP/RTP chiqishi

Multiplekslash

PID remapping (qo'lda yoki avtomatik) bilan har bir kanal uchun 180 tagacha PIDni qo'llab-quvvatlaydi

PCRni aniq sozlash

PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT qo'shish qobiliyatiga ega

Nazorat va monitoring

Konfiguratsiya interfeysi: Veb-asoslangan

Masofaviy: tarmoq orqali yangilang

Ulagich: RJ45,100M/1000M Ethernet interfeysi

Jismoniy va quvvat

110~220V kuchlanish

Iste'mol: 18 ~ 20 Vt

Ishlash harorati: 0 ~ 50 daraja

Olchamlari: 483mm(W)*360mm(D)*44.5mm(H)

Og'irligi: 7KG / dona
