UMUMIY KO'RSAT

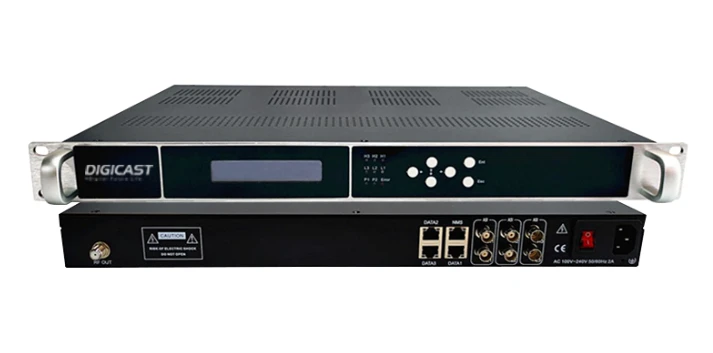

DMB‑5100E seriyali IP-to-RF modulatori raqamli televideniening old qismi qurilishi uchun moslashtirilgan yangi ishlab chiqilgan, tejamkor audio va videoni qayta ishlash yechimidir. Bizning professional ilmiy-tadqiqot guruhimiz tomonidan ishlab chiqilgan ushbu mahsulot barqaror va samarali ishlashni optimallashtirilgan narxda taqdim etish uchun yuqori samarali signallarni qabul qilish, oqimni qayta ishlash va raqamli modulyatsiya texnologiyalarini birlashtiradi.
IP media uzatish va an'anaviy RF tarqatish tarmoqlarini bog'lash uchun mo'ljallangan ushbu seriya IP magistrallari, metropoliten tarmoqlari va CDN platformalari orqali uzatiladigan multimedia kontentini qabul qiladi, so'ngra dasturlarni standart raqamli RF signallariga professional tarzda o'zgartiradi va modulyatsiya qiladi. Ushbu modulyatsiyalangan signallar koaksial kabel tarmoqlari, shuningdek, DVB‑T, ATSC, ISDB‑T va DVB‑C standartlariga mos keladigan er usti va kabel televideniesi tizimlari orqali muammosiz uzatilishi mumkin.
Yuqori darajada integratsiyalangan, ixcham hammasi birda-bir shassida joylashgan qurilma turli zamonaviy oqim manbalariga moslashish uchun boy va xilma-xil kirish protokollarini qo‘llab-quvvatlaydi. Gigabit Ethernet interfeysi orqali u RTMP, HTTP, RTSP, HLS va SRT kabi bir nechta asosiy formatlarda IP transport oqimlarini qabul qilishi mumkin. Ikkinchi jismoniy tarmoq interfeysi 3 ta mustaqil UDP/RTP kirish kanali va 8 MPTS UDP/RTP chiqish kanalini ta'minlaydi, bu moslashuvchan rejalashtirish va bir nechta dastur oqimlarini taqsimlashni qo'llab-quvvatlaydi.
XUSUSIYAT
Qurilma IP kiritish va chiqish uchun uchta Gigabit Ethernet maʼlumot portlari bilan jihozlangan. U DATA1 orqali RTMP, HTTP, RTSP, HLS va SRT oqimlarini, shuningdek DATA3 orqali UDP/RTP oqimlarini qabul qiladi. DATA2 interfeysi orqali UDP/RTP orqali sakkizta MPTS chiqishi mavjud. U yuzlab IP oqimlarini qabul qilishi, moslashtirilgan qayta koʻchirilishi va {5} regeneratsiyasini amalga oshirishi mumkin. 24 ta DVB-T, ATSC yoki ISDB-T ko‘p kanalli RF signallari, bu koaksiyal yoki yer usti tarmoqlari orqali yuzlab standart{10}}va yuqori aniqlikdagi dasturlarni tarqatish imkonini beradi. DVB-T, ATSC, ISDB-T va DTMB yoki DVB-C uchun 16/32 QAM kanallari. Old panelda oltita ASI kirishini kuzatish uchun L1, L2, L3, H1, H2 va H3 indikator chiroqlari mavjud. Multiplekslash va integratsiyalashgan veb-interfeysi 1 ga asoslangan modulyatsiya operatsiyalari - qulay masofadan kirish, boshqarish va proshivkani yangilash imkonini beradi. Har bir kanal to‘liq PID remapping funksiyasiga ega 180 tagacha PID-ni qo‘llab-quvvatlaydi. Jihoz o‘tkir spektrli yelkalari va 37 dB dan kam bo‘lmagan MER qiymati bilan ajoyib modulyatsiya ishlashini ta’minlaydi. U kam quvvat sarfi va yuqori barqarorlik bilan ajralib turadi, nosozliklar orasidagi o‘rtacha vaqt 50,000 soatdan ortiq.
ILOVA
|
Har xil DTV eshittirish tizimlari |
Savdo markazi haqida ma'lumot va korporativ TV |
|
Uydagi oʻyin-kulgi |
Sanoat monitoringi va HD nazorati |
|
Kampus TV va Jonli Sport |
Kvartira, shaxsiy uy |
|
Ommaviy eshittirish |
Restoran, yaxta, klub va kurort |
|
Mehmonxona va shifoxona televideniesi |
Magistral va temir yo'l mobil qurilmasi |
|
Muzey, teatr va kino, gimnaziya |
Aeroport, temir yo'l stantsiyasi |
|
HDTV tarqatish |
Kvadratdagi reklama va boshqalar |
DVB-C MODULYASI
Kanal: 16/32*DVB-C-qo'shni bo'lmagan chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
MER 37 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
Jami chiqish darajasini sozlash - 0,1 dB qadam bilan -35 ~ -5 dBm
DVB-S standarti (J83.A, J83.B, J83.C)
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Issiq teglar: ip rf raqamli modulator, Xitoy ip rf raqamli modulator ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
Texnik xususiyatlari
FTA tyunerlari kiritish
DVB-T/T2 tyuner
Chastota diapazoni: 30-1000 MGts
Tarmoqli kengligi: 6MHz, 7MHz, 8MHz
Darajasi: -87 ~ -20dBm
Constellation: QPSK, 16QAM, 64QAM, 256QAM (Faqat DVB-T2)
FEC demodulyatsiyasi: DVB{0}}T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Qo‘riqlash oralig‘i: DVB{0}}T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb tyuner
Kirish chastotasi diapazoni: 30 ~ 900MHz
Tarmoqli kengligi: 6 MGts
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Interval: 0, 4, 8, 16
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K (FFT)
FEC (kod tezligi): 1/2, 2/3, 3/4, 5/6, 7/8
DVB-C tyuner
Kirish chastotasi diapazoni: 110 ~ 862MHz
DVB-C (J83.A, J83.C,YO'Q B ilovasi)
Tashuvchi: A ilova, C ilova
Burj (QAM): 16, 32, 64, 128, 256, 64/256
Tarmoqli kengligi (MHz): 8, 6
Belgilar tezligi (Mbaud): 5-7, 4.2-5.3
Tyuner interfeysi: Ulagich F-ayol turi
DVB-S/S2/S2X tyuner
Kirish chastotasi: 950-2150MHz
Belgilar tezligi: 1~54MS/s (DVB-S QPSK)
1~60MS/s (DVB-S2/S2X QPSK)
1~60MS/s (DVB-S2/S2X 8PSK)
1~58MS/s (DVB-S2/S2X 16APSK)
1~55MS/s (DVB-S2/S2X 32APSK)
1~34MS/s (DVB-S2/S2X 64APSK)
Signal kuchi: -65 ~ -25dBm
Yarim SyQuest Baseband to'ldiruvchisi (O'chirish omili):
DVB-S uchun 0,35
DVB-S2 uchun 0,15 dan 0,35 gacha
DVB-S2X uchun 0,05 dan 0,35 gacha
FEC demodulyatsiyasi: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Demodulyatsiya rejimi: QPSK, 8PSK, 16APSK, 32APSK (Faqat DVB-S2)
LNB polaritesini tanlash: Vol 0, 13V, 18V tanlash mumkin
LNB diapazonini tanlash ohangi: 0/22KHz tanlash mumkin
Kirish empedansi: 75 Ō
FEC (kod tezligi): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 mos keladi
ATSC tyuner
Chastota diapazoni: 50–860 MGts
Asosiy ma'lumotnoma spetsifikatsiyasi: ATSC A/53
Kirish darajasi: -34 dan +40 dBmV gacha
Yulduz turkumi: 8-VSB
Tarmoqli kengligi: 6 MHz
Modulyatsiya RF chiqish opsiyasi
Modulyatsiya (opsiya uchun 4/8*RF DVB-T/ASTC/ISDB-T yoki 16/32 DVB-C)
Ulagich: 1 port, F{1}}Turi, 75ũ
Chiqishning qaytarilishini yo'qotish: 14 dB
MER 40dB dan katta yoki unga teng
RF chiqish darajasi: -20 ~ 0dbm, 0,1db qadam
RF kanallari soni: 4/8
Modulyatsiya rejimi: DVB-C, DVB-T, ATSC, ISDB-T, DTMB varianti
DVB-T modulyatsiyasi
Kanal: DVB{0}}T qo'shni chastotalar
Modulyatsiya standarti: EN300744
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
Modulyatsiya standarti: EN300744
Tarmoqli kengligi: 6M, 7M, 8M
FFT rejimi: 2K, 8K
Yulduz turkumi: QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bit tezligi＜31 Mbit/s
ATSC-T modulyatsiyasi
Kanal: 8VSB qo'shni chastotalar
Yulduz turkumi: 8VSB
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
Yulduz turkumi: 8VSB
TS bit tezligi＜19 Mbit/s
MER 40 dB dan katta yoki unga teng
DVB-C modulyatsiyasi (16 yoki 32 DVB-C chiqish varianti)
16* DVB-C chiqish MODULYASI
Kanal: 16*DVB-C qo'shni chastotali RF chiqishi
Chastota diapazoni: 50 ~ 960 MHz, 1 KHz bir qadam
O'tkazish chastotasi va tugatish chastotasi o'rtasida 192 MGts tarmoqli kengligi diapazoni, 192 MGts tarmoqli kengligi oralig'ida 16 chastotani o'rnating
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
Burj (QAM): 16,32,64,128, 256
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C chiqish MODULYASIYASI
Kanal: 32*DVB-C bo'lmagan-qo'shni chastotali RF chiqishi
Chastota diapazoni: 96~864MHz, 1KHz bir qadam
tarmoqli kengligi diapazoni 768 MGts, chastota nuqtalari tarmoqli kengligi oralig'ida moslashuvchan ishlatilishi mumkin
MER 40 dB dan katta yoki unga teng
Belgilar tezligi: 5 ~ 7 Mbaud
umumiy chiqish darajasini sozlash -35~-5dBm 0,1 dB qadam bilan
DVB-C standart J83.A (DVB-C, J83.B, J83.C)
|
Tashuvchi |
A ilova |
B ilova |
Ilova C |
|
|
Yulduz turkumi (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Tarmoqli kengligi (MGts) |
8 |
6 |
6 |
6 |
|
Belgilar darajasi (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T modulyatsiyasi
Kanal: ISDB-T chastotasi
Chastota diapazoni: 50-960MHz, 1KHz bir qadam
ISDB-T standart ARIB STD-B31
Yulduz turkumi: DQPSK, QPSK, 16QAM, 64QAM
Qo'riqlash oralig'i: 1/32, 1/16, 1/8, 1/4
Etkazish rejimi: 2K, 4K, 8K
Kod tezligi: 1/2, 3/4, 5/6, 7/8
Tarmoqli kengligi: 6 MGts
TS bit tezligi＜21 Mbit/s
MER 40 dB dan katta yoki unga teng
DTMB standarti GB20600-2006
Yulduz turkumi: 4QAM, 16QAM, 32QAM, 64QAM
Kod tezligi: 0,4, 0,6, 0,8
Qo'riqlash oralig'i: 420, 595, 945 ION
Multiplekslash
Har bir kanal uchun maksimal PID remapping 180 ta kirish
PID xaritasini avtomatik yoki qo'lda qayta ko'rib chiqish
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert
PCRni aniq sozlash
Maksimal raqamlar: RF uchun 4 yoki 8 mux va 1 * MPTS uchun 1 Mux
ASI I/U
DVB-ASI: 2 * ASI kirish va 2 * ASI chiqishi, biri zaxira uchun, 75ũ, BNC, 188 bayt
MPEG-2: DVB-ASI orqali TS (EN 50083-9)
ASI Tanlash mumkin: bitta MPTS oynasi
IP I/U oqimining chiqishi
IP kirish/chiqish
RJ45 porti: 100/1000M GbE porti, kirish va chiqish uchun 1*DATA porti
IP chiqishi: 1 * MPTS va 127 * SPTS UDP/RTP IP chiqishi (4 * RF chiqishi)
8 * RF chiqqanda 8 * MPTS & 512 * SPTS
IP kirish: 128*MPTS/SPTS UDP/IP
IP orqali UDP, unicast va multicast TS orqali TS
Tizim
Konfiguratsiya interfeysi: veb-asoslangan
Masofaviy yangilash: tarmoq orqali
Ulagich: RJ45, 10/100M Ethernet interfeysi
